All'interno dell'ambizioso e innovativo progetto di riqualificazione del Porto di Ravenna, volto a mo-dernizzare, espandere e rendere più sostenibile lo scalo marittimo della città, Gruppo Trevi ha partecipato ai lavori di ripristino dei c.d. Magazzini Generali che rientrano tra le attività fondamentali per l'aumento della competitività del futuro scalo romagnolo.
Introduzione
Il terminal PIR 259 (Magazzini Generali) quale divisione autonoma de La Petrolifera Italo Rumena gestisce, in regime di magazzino generale, depositi per lo stoccaggio, l'insacco e la movimentazio-ne di merci secche. Il terminal dispone anche di serbatoi dotati di certificazione per lo stoccaggio di prodotti alimentari liquidi anche infiammabili e di prodotti chimici non infiammabili.
La PIR iniziò la propria attività nella zona di Porto Corsini a Ravenna, utilizzando come strutture logistiche alcuni hangar e serbatoi già serviti agli idrovolanti americani durante la Prima guerra mondiale. Il lavoro della PIR nel periodo fra le due guerre consisteva nell'importazione via mare, stoccaggio e distribuzione di prodotti petroliferi in gran parte in fusti e latta nonché di cereali, zucchero, e altre merci sia sfuse che confezionate. Durante la Seconda guerra mondiale gli impianti furono devastati dai bombardamenti, ma grazie ad una celere opera di ricostruzione già agli inizi degli anni Cinquanta l'attività del terminal aveva nettamente superato quella del periodo prebellico. Da allora l'attività fu costantemente ampliata e potenziata, sia aumentando la connessione con l'entroterra, che modernizzando le strutture esistenti in funzione dell'espansione del polo petrolchimico ravennate.
La fase attuale di ammodernamento dei Magazzini Generali è all'interno del più vasto progetto denominato Ravenna Port Hub, che ha come obiettivo dotare il porto di Ravenna di un'infrastruttura in grado di conseguire importanti incrementi di traffico e di garantire un più elevato livello di sicurezza della navigazione. Oltre alle migliori condizioni di navigabilità e accessibilità nautica per navi di maggiori dimensioni, il progetto consente l'adeguamento delle banchine portuali e la realizzazione di una banchina ad uso di un moderno container terminal che assicuri maggiori capacità ed efficienza. Al termine dei lavori previsti il porto di Ravenna potrà disporre di nuove aree per l'insediamento di attività produttive e logistiche, che arricchiranno, con nuovi servizi, la catena del valore prodotto dal porto. Tali aree, per una superficie complessiva di 200 ettari, saranno direttamente collegate alle banchine, ai nuovi scali ferroviari merci e al sistema autostradale, rappresentando così un unicum nel panorama della portualità nazionale.
Il lavoro Trevi
Il fronte di lavoro è stato di circa 200 metri e le due estremità hanno avuto differenti approcci in quanto a realizzazione, a causa delle diverse situazioni pre-esistenti.
Il muro di sponda nella parte centrale è composto da una parete combinata (COMBIWALL) formata da pali trivellati in c.a. ø1500 mm ad interasse 2.30 m spinti sino a -30.00 m s.l.m. rivestiti con tubi metallici (ø est = 1520 mm spessore 10mm infisso sino alla quota di -16.70 m s.l.m.), necessario per la fase realizzativa del palo e con funzione di protezione della parte dell'elemento strutturale che più risente dell'aggressione marina, e palancole di chiusura infissa sino alla quota di -20.00 m s.l.m..
Le fasi di lavorazione
Infissione dei lamierini dei pali (totale n. 75, 5 lamierini giorno) e delle palancole metalliche. La connessione tra gli elementi era garantita da appositi "gargami" estesi lungo tutta la lunghezza degli stessi.

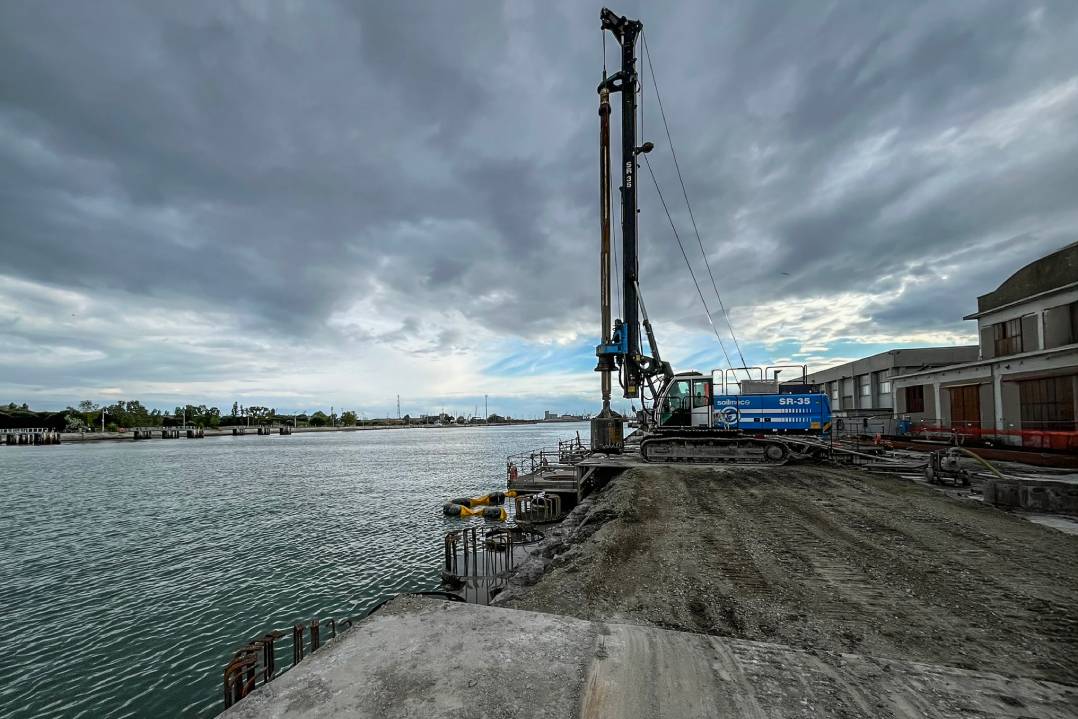

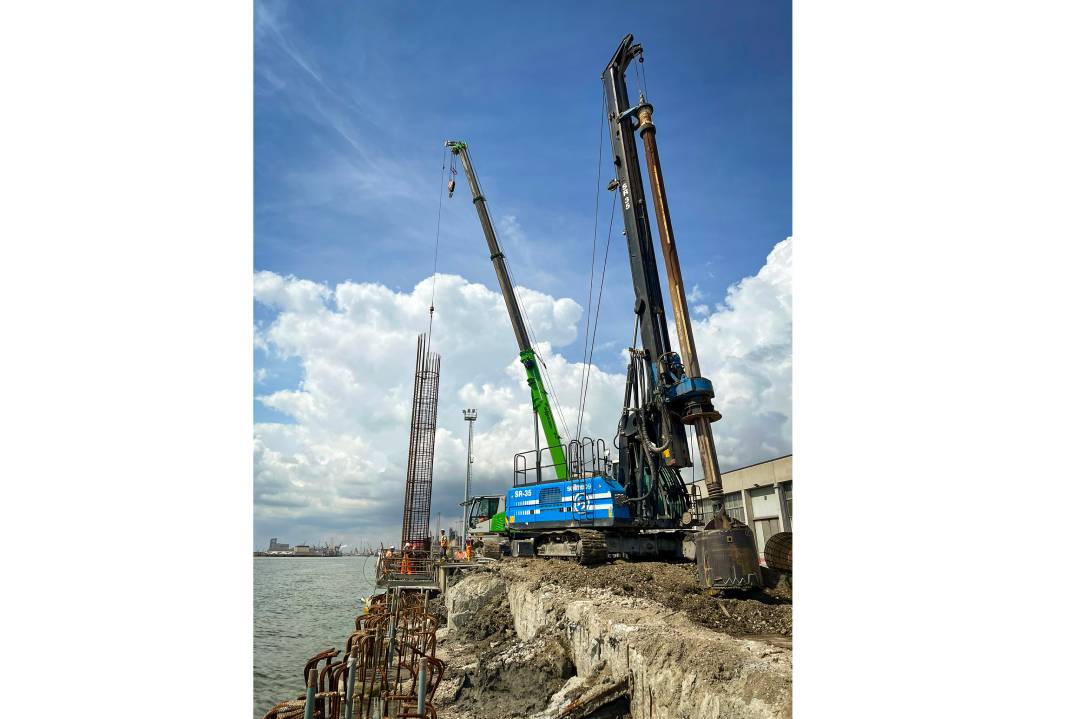

Trivellazione dei pali in c.a. eseguiti all'interno dei lamierini di guida e sostegno con una attrezzatura Soilmec modello SR-35, posa della gabbia di armatura e successivo getto (2 pali giorno).
Al fine di minimizzare le deviazioni verticali o gli errori di posizionamento dovuti alle vibrazioni durante l'infissione dei lamierini, è stata utilizzata una dima metallica, fissata alla trave di banchina esistente. Inoltre, per la gestione delle operazioni di inserimento della gabbia di armatura e getto di calcestruzzo, sono state allestite apposite piattaforme di lavoro, migliorando così le condizioni di sicurezza.
Sul lato sud (banchina Enel) si è proceduto quindi con la vibroinfissione della parete combinata palo/ palancola con n. 13 tubi in acciaio (ø1520×25mm l = 30.3 m, peso circa 30 t/cad.) e palancole (infisse sino alla quota di -20.00 m s.l.m, il c.d. COMBWALL).
Inoltre, a causa della presenza dello sporgente (paratia in c.a.) esistente ed interferente con l'asse del nuovo combiwall, si è resa necessaria l'infissione di un palancolato provvisorio fino alla profondità di -27.50 m s.l.m.m, per sostenere il terrapieno a tergo e permettere la demolizione della banchina pre-esistente ed interferente, con un carotiere montato su una attrezzatura Soilmec SR-45.
Sul lato nord (banchina PIR), sempre a causa della presenza dello sporgente esistente ed interferente con l'asse del nuovo combiwall si è proceduto dalla demolizione dello stesso nella sola parte interferente, con una Soilmec SR-45 equipaggiata con carotiere
Per mantenere inalterati gli ingombri esterni della banchina si è scelta la soluzione con tre pali in c.a. rivestiti in tutta lunghezza (sino a -30.00 m s.l.m.) da un tubolare in acciaio del diametro pari a 1000 mm e spessore pari a 20 mm. Il riempimento dell'intercapedine tra il nuovo paramento e la preesistente banchina, al fine di migliorare la capacità di trasmissione delle sollecitazioni e ridurre il rischio di corrosione e danneggiamento della faccia interna delle palancole e dei lamierini dei pali, è stato realizzato con calcestruzzo magro. Il cordolo di coronamento, realizzato al di sopra del combiwall, è costituto da una trave in cemento armato con sezione ad L. suddivisa in n. 9 conci di lunghezza variabile. La quota in sommità è posta a +2.50 m s.l.m.m..
Il paramento esterno (lato mare) della trave di banchina è realizzato mediante un pannello prefabbricato in c.a. (veletta) con predisposizione delle nicchie per la successiva esecuzione dei tiranti. Il pannello, oltre a fungere da cassero a perdere consente una maggiore protezione della trave.
I pannelli uniti a un fondello metallico (quest'ultimo di dimensioni e forma atte a colmare il vuoto tra veletta e combiwall e trattato con protettivo a base di resine epossidiche bicomponenti) sono stati ancorati tramite carpenterie metalliche (assemblate in opera) alle teste dei pali del combiwall (6 velette giorno).

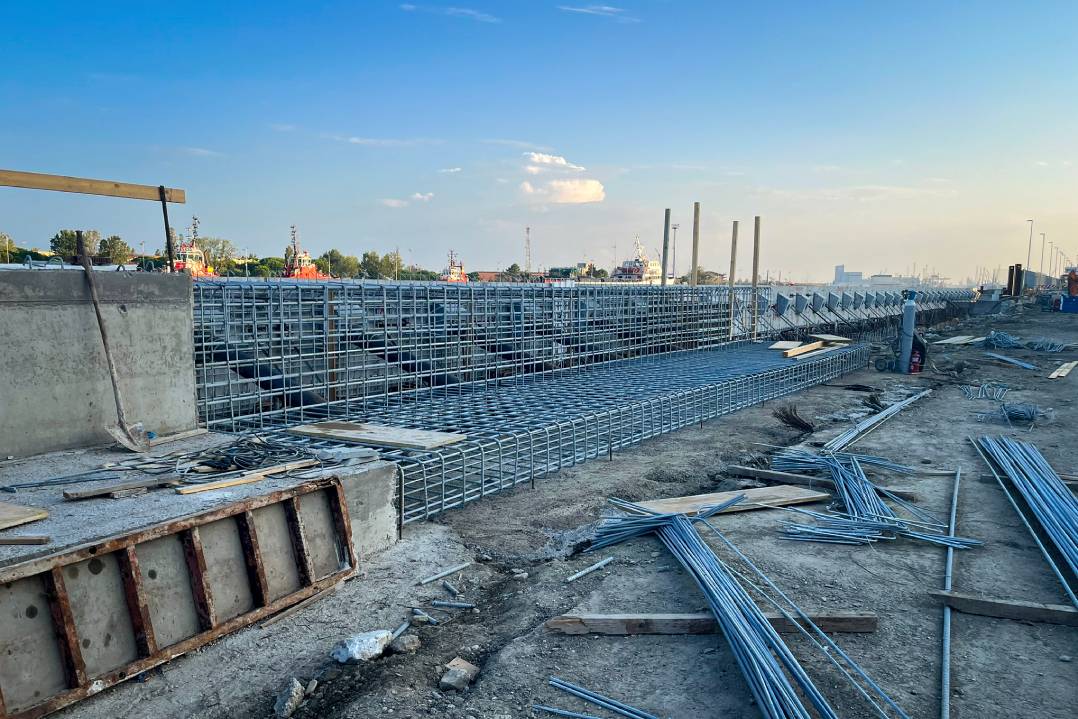

Una volta completata la messa in opere delle velette relative ai singoli conci, si è proceduto alla demolizione parziale della "testa" della sommità della preesistente banchina e al montaggio del ferro di armatura zincato dei tubi guida dei tiranti (ø 250 in acciaio, L = 5.00 m, s = 5 mm) e dei casseri (lato terra).
Il getto della trave suddiviso nei vari conci è avvenuto in due fasi, fino al raggiungimento della quota + 2.35 m s.l.m.m. e durante la seconda fase di getto sono state poste in opera le n. 8 bitte di ormeggio da 100 kN; Al termine dell'esecuzione dei tiranti di ancoraggio, è stato eseguito il getto di completamento della trave opportunamente armato con rete elettrosaldata, raggiungendo così la quota di progetto di + 2.50 m s.l.m.m., durante la quale sono anche state realizzate le scale di accesso in c.a. alle 8 bitte.
Nel contempo, all'interno dell'area compresa tra la nuova banchina e le strutture preesistenti, si è proceduto alla realizzazione di 900 colonne di ghiaia con diametro 600 mm e lunghezza 10,5 m per contrastare gli effetti di una possibile liquefazione in caso di sisma. È inoltre prevista la realizzazione dei sottoservizi (linee di raccolta acque meteoriche, cavidotti, linea antincendio, etc...) e successivamente la realizzazione della pavimentazione stradale composta da una sottobase ed asfaltatura".
Successivamente si è proceduto con la prova di collaudo del bulbo di fondazione su tutti gli 85 ancoraggi. La prova consisteva in un ciclo di carico e scarico, che ha spinto gli ancoraggi fino ad un carico massimo pari a 1.2 volte del carico di utilizzo previsto in progetto.
Al termine della prova l'ancoraggio (a questo punto idoneo) è stato tesato e bloccato al valore di pretensionamento iniziale previsto in progetto pari a 500 kN.

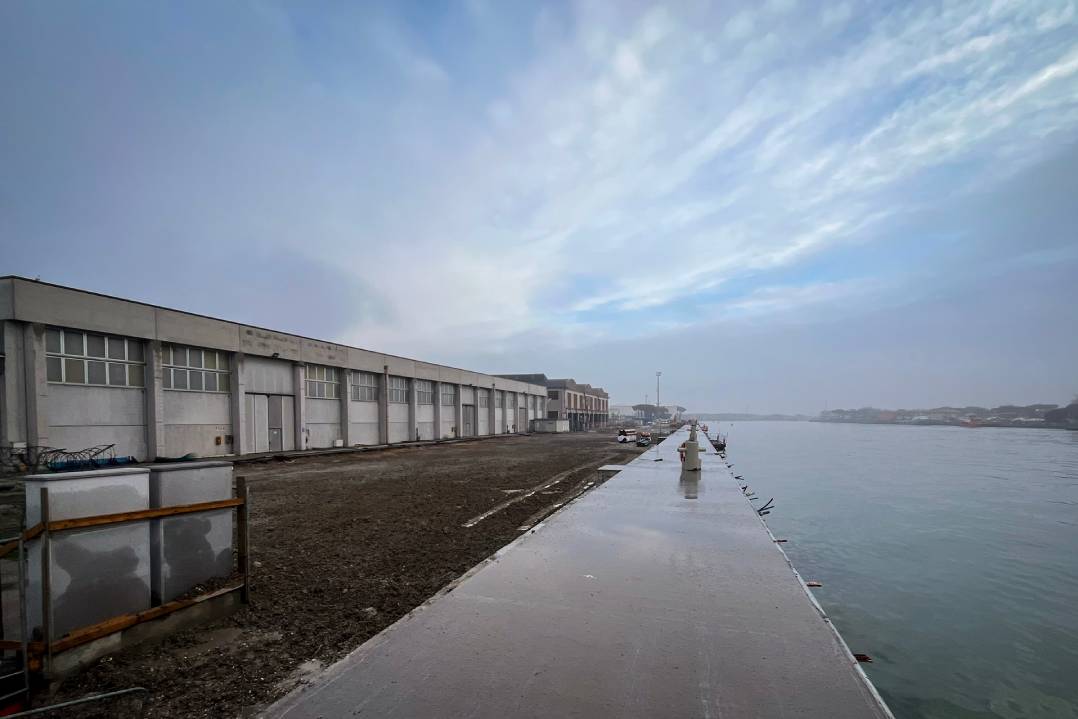

A seguire verranno completati lavori di superficie del piazzale, dapprima la realizzazione di tutti i sottoservizi (linea di raccolta delle acque meteoriche, cavidotti, ecc.) e successivamente la formazione del pacchetto stradale, gli arredi di banchina, in particolare, parapetti, parabordi in gomma sintetica e scalette alla marinara.
