Strade di cava: una strategia visuale

Arte mineraria visuale: un nuovo antico metodo di governo della cava
Coltivare una cava è arte mineraria che consente di navigare nella complessità dei giacimenti naturali in continua trasformazione per lo scavo. Il governo dell’incertezza è la missione del coltivatore che adatta ogni giorno la struttura aziendale alla mutevolezza dello scenario operativo.
Questo articolo presenta il nuovo approccio di arte mineraria visuale sviluppata da Orlando Pandolfi Studio. Visione, strategia e ingegneria per il governo della complessità dei giacimenti minerari in evoluzione, in Italia e nel mondo. Obiettivo è facilitare la comprensione dello sviluppo di cave e miniere, dei fenomeni e dei processi operativi, trasformando la visione a distanza in conoscenza strategica misurabile.
Questa visione ha originato il metodo proprietario dual IMAGO (Brevetto industriale di Orlando Pandolfi e Nicola Santoro), che integra spazio, tempo e decisione in un unico quadro leggibile, offrendo una Strategia visiva per lo sviluppo delle operazioni. La tecnologia di Visual Remote Sensing (VRS) consente infatti di misurare con accuratezza i vari aspetti di una cava in evoluzione, riducendo l’incertezza nei livelli decisionali più alti. Nella lunga esperienza di cava, ho compreso che il modo più diretto e concreto per coltivare una cava è comprendere ciò che la montagna stessa racconta giorno per giorno. Scoprire il giusto materiale, identificare i pericoli, sentire il respiro stesso della roccia.
Per fare questo, è necessario allenare il sentire, soprattutto nella vista e nell’intuizione dello scenario di lavoro. Queste capacità sono sviluppate nelle più esperte maestranze che operano nei cantieri lapidei. È quindi essenziale trasformare questa esperienza tacita in conoscenza strutturata, dandole forma ingegneristica e rendendola esplicita, misurabile e governabile.
Negli ultimi anni l’innovazione nel mondo della cava è stata caratterizzata da impianti e macchine sempre più evoluti, nell’ottica 4.0, contestualizzato nelle modifiche organizzative, basate sulla logica di miglioramento dei processi, con standard gestionali.
Questo ha comportato un miglioramento complessivo del controllo delle attività operative, con una più precisa raccolta dei dati e conseguente loro elaborazione.
In brevissimo tempo si è passati da DSS e istruzioni tecniche cartacee, archiviati negli armadi di cava con una difficile applicabilità pratica alla diffusione della cultura della qualità, sicurezza ed ambiente nelle maestranze.
L’adozione di attività di formazione, informazione e addestramento aderenti alla logica sistemica ha prodotto infine un efficace innalzamento delle condizioni di sicurezza.
Molte aziende hanno introdotto archivi e piattaforme digitali applicando l’intelligenza artificiale per gestire e distillare informazioni più facilmente.

Le organizzazioni più evolute si sono infatti dotate di piattaforme gestionali, integrando fonti di diversa natura per controllore i processi produttivi, ottenendo una grande mole di KPI fino a desumere costi di produzione.
Questi metodi analitico – statistici previsionali sono chiaramente più adatti a giacimenti di commodities (inerti, minerali, etc.) che a cave di lapideo, in cui la variabilità di forma e texture incide notevolmente e in modo pressoché imprevedibile sull’assetto dei costi.
Nel mondo del lapideo siamo dunque obbligati a fare qualcosa di più delle migliori piattaforme gestionali: è necessario “sentire” e percepire lo spazio operativo della cava che si trasforma nel tempo.
È l’uomo che torna al centro della scena, è l’uomo che usa i suoi sensi nell’ambiente come non può fare l’intelligenza artificiale.
È la sua cultura tacita, esperienziale ed emozionale che viene messa al centro.
Per fare questo l’uomo cavatore deve vedere con rigore ciò che accade attorno per conoscere e misurare ed infine per decidere e governare.
È il cavatore che osserva visivamente lo sviluppo della sua cava giorno dopo giorno. È necessario comunicargli informazioni visuali accurate e realistiche, comprensibili, usando il suo linguaggio naturale e offendo una visione complessiva e meno KPI analitici da interpretare.
Le piattaforme gestionali mostrano stupende soluzioni algoritmiche, ma “vedere” consente invece di comprendere in modo sintetico e con maggiore facilità. Questa è la nuova frontiera del coltivare le cave.
La missione di Orlando Pandolfi Studio è, dunque, quella di donare un metodo, visuale e digitale, per governare la complessità della cava in evoluzione, con una visione che diventa conoscenza strategica e misurabile: arte mineraria visuale. Il metodo visuale è denominato dual Imago Sistema Visuale, Brevetto concesso dal Ministero delle Imprese e del Made in Italy, di Orlando Pandolfi e Nicola Santoro.
Si tratta di un ecosistema composto da tre elementi: il metodo, uno strumento di monitoraggio visuale (Observer) in remote sensing, e una piattaforma integrata modulare 4D.Nel presente articolo si presenta una prima applicazione di grande importanza per la gestione in sicurezza della cava: l’interazione tra macchine da movimentazione con le vie di transito e gli spazi di cava.

La cava Ortensia
I test della procedura visuale sono stati svolti in collaborazione attiva nella cava di marmo Canaloni di Carrara che è attualmente una delle più innovative del settore.
L’azienda Marmo Canaloni S.r.l. nasce nel 1971 ed è oggi una storica realtà del distretto lapideo di Carrara specializzata nell’estrazione e commercializzazione di marmo bianco di alta qualità. Fondata da Aldo Guadagni, l’azienda affonda le proprie radici in una tradizione familiare che risale all’Ottocento, tramandata di generazione in generazione nel cuore delle cave di Colonnata. Oggi Marmo Canaloni S.r.l. opera sull’ampio sito estrattivo della cava Ortensia e affianca all’attività di cava anche la lavorazione e la rifinitura dei blocchi, garantendo un controllo completo dell’intera filiera produttiva. Grazie all’esperienza maturata in oltre 50 anni di attività nel settore, l’azienda si distingue per competenza, continuità e qualità del materiale, esportato e utilizzato in progetti architettonici e applicazioni in tutto il mondo.

L’arte mineraria visuale e i mezzi da movimentazione 4.0
L’innovazione dell’arte mineraria visuale nell’interazione tra macchine da movimentazione e ambiente di cava deve rispondere a molte domande precise tra cui:
Conosciamo nel tempo in quali parti della cava transitano, operano i mezzi da movimentazione?
Come seguire la veloce evoluzione dei luoghi coltivati per mantenere le corrette condizioni operative di pale meccaniche, escavatori e dumper?
Ancora: come monitorare le aree di cava per garantire il mantenimento delle condizioni ideali operative, soprattutto dopo i fenomeni atmosferici?
Come garantire l’uso sicuro delle macchine da movimentazione nella loro quotidiana interazione con l’ambiente di cava?
Nello specifico: come inserire con efficacia ed efficienza macchine sempre più tecnologiche e interconnesse con un ambiente complesso come quello estrattivo al massimo livello di sicurezza?
Rispondere correttamente a queste domande è cruciale per il rispetto della sicurezza e salute dei lavoratori ma anche per tutelare gli investimenti aziendali nel rispetto della normativa ambientale e dei vincoli tecnici e amministrativi del sito.
Nella complessità della coltivazione delle cave, soprattutto lapidee la movimentazione dei materiali escavati è un’attività strategica per la corretta gestione produttiva ma soprattutto per le implicazioni sulla sicurezza del lavoro.
Le vie di arroccamento e di collegamento interne vedono l’uso di mezzi sempre più performanti, con rendimenti in costante crescita, tecnologie avanzate che aiutano l’operatore nella pratica quotidiana.
L’innovazione spinta nelle pale meccaniche, escavatore, dumper e macchine minori deve essere comunque sintonica con l’evoluzione del più articolato processo produttivo.
L’interfaccia fisica tra le macchine da movimentazione e la cava, le strade, le superfici e i volumi sottesi, le rampe e i piazzali diventano parte integrante del sistema complesso.
L’uso corretto delle macchine da movimentazione è fortemente sito dipendente.
Questo vuol dire accuratezza nei rilievi dimensionali delle vie e rotte di movimentazione e soprattutto attenzione alle condizioni delle stesse con un controllo specifico, misurabile, periodico, il più possibile oggettivo.
Non è possibile utilizzare in sicurezza le macchine senza una corretta progettazione dei luoghi e soprattutto in mancanza di un monitoraggio dell’interazione con l’ambiente e delle condizioni dell’ecosistema.
Il monitoraggio visuale dual Imago consente di misurare con accuratezza e iperrealismo, non perdendo la complessità, soprattutto spaziale, di un luogo naturale in continua evoluzione.
Il monitoraggio è uno strumento i cui risultati devono essere comprensibili anche per il capocava, i sorveglianti e gli stessi operatori dei mezzi.
Il monitoraggio deve essere visto e compreso per essere utile. Poi, a posteriori, nella logica del miglioramento continuo, è possibile elaborare dati, tabelle, diagrammi, presumibili costi (molto complesso da fare nel lapideo) e tutto ciò che una tradizionale dashboard performante può fare, integrando dati della produzione, sicurezza e ambiente con quelli provenienti dalle stesse macchine 4.0.
Ma prima di tutto questo il cavatore deve vedere e comprendere con semplicità e immediatezza l’evoluzione della cava.
Nelle cave lapidea e di inerti sono ormai operative migliaia di macchine 4.0 interconnesse con i sistemi gestionali aziendali. Sono molte le aziende di consulenza che offrono sistemi gestionali digitali per integrare i processi operativi di coltivazione. Molte dashboard offrono analisi sintetiche e KPI per i dirigenti. Lo sviluppo delle soluzioni informatiche prescinde però dall’analisi spaziale e soprattutto geomatica del sito.
La soluzione proposta da Orlando Pandolfi è, dunque, unire la sintesi visuale alle analisi tradizionali per una comprensione facile e integrata dell’evoluzione dell’interazione macchine-cava.
La piattaforma visuale è alimentata da una forte struttura di gestione dati che provengono in real time da sensoristica e metodi IOT 4.0 che consentono di estrarre informazioni di categorie integrate: sicurezza, ambientale e produzione.
La differenza fondamentale con le altre piattaforme è che queste informazioni sono gestite nello spazio 3D a livelli di accuratezza e definizione variabile. Le informazioni di carattere geotecnico sono memorizzate con un’accuratezza del centesimo di millimetro riprese da sensori visuali, VRS (Visual Remote Sensing) da 100 metri.
E’ dunque possibile visualizzare nel nostro caso la traiettoria 3D (t) delle macchine 4.0 nell’esecuzione delle operazioni, con specifico riferimento a processi operativi specifici.
Ad oggi, oltre 40 cave di lapideo, anche di notevoli dimensioni, trasmettono dati nella piattaforma di Orlando Pandolfi, grazie alla quale state effettuate migliaia di misurazioni che forniscono un quadro di riferimento tecnico molto importante.
Questo importante patrimonio di informazioni è stato poi riferito alle informazioni geospaziali del singolo sito di cava.

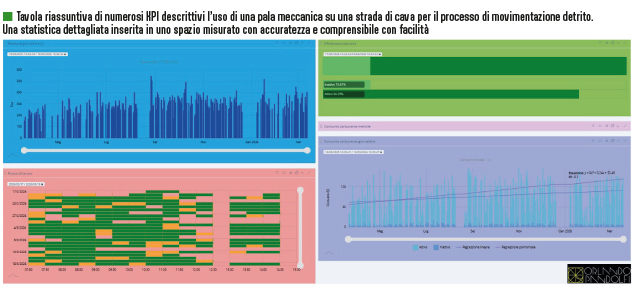

Pesi, tempi di manovra, consumi e altri parametri funzionali sono stati messi a confronto con monitoraggi 3D della piattaforma, consentendo ai progettisti e ai manutentori di seguire con attenzione la gestione delle vie dei cantieri estrattivi, valutando le condizioni per la strategia di manutenzione e gestione della sicurezza.

La procedura dual IMAGO per il monitoraggio delle strade
Una occasione di applicazione in cava della metodologia visuale dual IMAGO, brevettata da Orlando Pandolfi e Nicola Santoro, è derivata dalla introduzione delle Linee di indirizzo per la sicurezza delle strade di cava (Regione Toscana, approvate con decreto dirigenziale 27062/2025, di seguito LG, per la progettazione, realizzazione e manutenzione delle strade di cava.
Orlando Pandolfi Studio ha sviluppato una procedura con lo scopo di definire, in modo organico e tracciabile, le modalità di pianificazione, esecuzione, valutazione e registrazione della verifica periodica dei tratti di strada di cava (strade di accesso e rampe interne) mediante il visual remote sensing dual IMAGO.
Sulla base di questa procedura, il monitoraggio visuale periodico della viabilità costituisce misura preventiva e di controllo a supporto delle decisioni del Datore di Lavoro.
La procedura si applica sia alle valutazioni periodiche programmate o sotto condizione, sia alle valutazioni straordinarie.
Il monitoraggio periodico mediante visual remote sensing e la conseguente valutazione della viabilità è intesa come processo ciclico e progressivo: ogni tratto è identificato, in una sequenza di stati (t0, t1, … tn) confrontabili in modo da intercettare deterioramenti (fondo, drenaggi, cigli), variazioni di contesto e modifiche operative.
Il metodo integra sopralluoghi e misure in campo con l’archiviazione in piattaforma dual IMAGO. Gli esiti alimentano il piano di manutenzione/monitoraggio, il piano di gestione del traffico e le eventuali procedure operative specifiche (limitazioni mezzi, sensi unici, semafori, assistenza a terra, ecc.).
Il metodo visuale è articolato in tre fasi principali, coerenti con l’approccio sistemico e con il miglioramento continuo: PLAN (pianificazione e progettazione del monitoraggio), CREATE (preparazione della finestra metrologica e set-up logistico/strumentale, acquisizione dello stato t0), EVOLVE (integrazione in piattaforma, analisi evolutiva e reporting).

Nella fase PLAN (Find your needs, Define your space, Choose your path)
il DL, Il DRL e il TC individuano le necessità di monitoraggio e le ipotesi da verificare, definiscono i tratti di strada esistenti – che costituiscono i VRS – e scelgono il piano di lavoro (frequenze, definizione ed accuratezza, criteri di confronto, KPI, etc.). La pianificazione è svolta a priori sulla base dello stato dei luoghi della cava, dei potenziali sviluppi operativi e degli altri documenti, soprattutto con quelli che definiscono la sicurezza di cava, tra cui il DSS e il DSSc, e viene aggiornata nel tempo in funzione dei risultati del monitoraggio e delle modifiche operative.

Nella fase CREATE (Build your IMAGO – Scan your space – sensorize it)
Il gruppo di professionisti incaricato di applicare il metodo dual Imago, seguendo le indicazioni del datore di lavoro, del DRL e. del geotecnico responsabile (TC) esegue l’acquisizione dei dati geospaziali. Segue i requisiti PLAN e rileva e registra i parametri essenziali. A conclusione della fase CREATE, è definito lo stato iniziale t0 (baseline) di ogni tratto di strada (VRS): dataset tridimensionale completo, parametri di acquisizione, compilazione della Scheda di monitoraggio VRS STRADA con progressivo misura.
Ogni tratto di strada è integrato e posizionato nel modello IMAGO con un margine di approssimazione coerente con i requisiti definiti in PLAN. Il posizionamento consente di collegare le informazioni dei vari tratti di strada e di eseguire analisi integrate. In piattaforma è possibile eseguire misurazioni e produrre report con le principali geometrie e immagini. Il lavoro di valutazione della conformità ai requisiti minimi è condotto dal Tecnico Competente, che integra i dati VRS con osservazioni sul campo, sopralluoghi e con i dati raccolti in un intorno significativo del monitoraggio.

Nella fase EVOLVE (Visualize – Understand – Act)

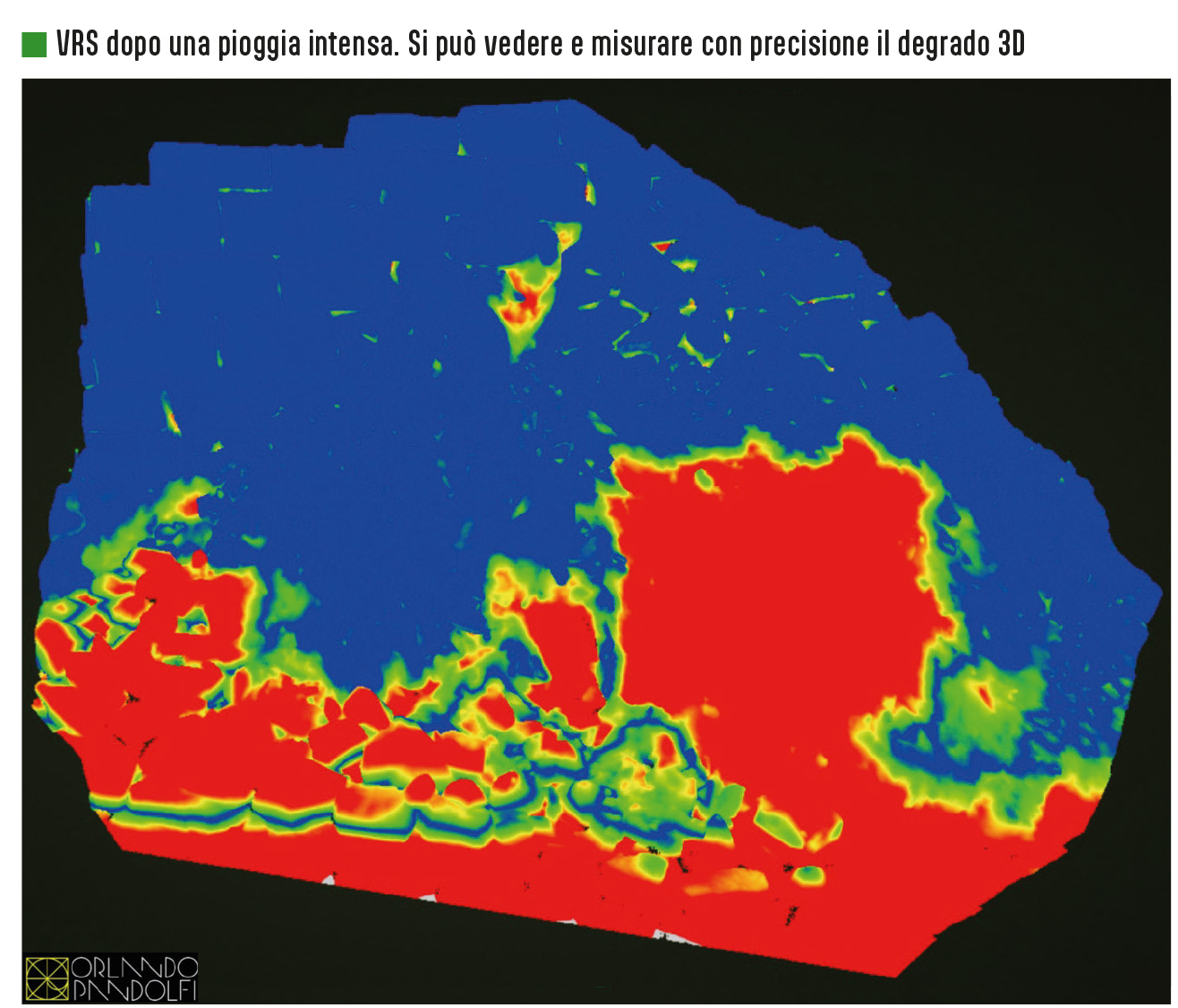

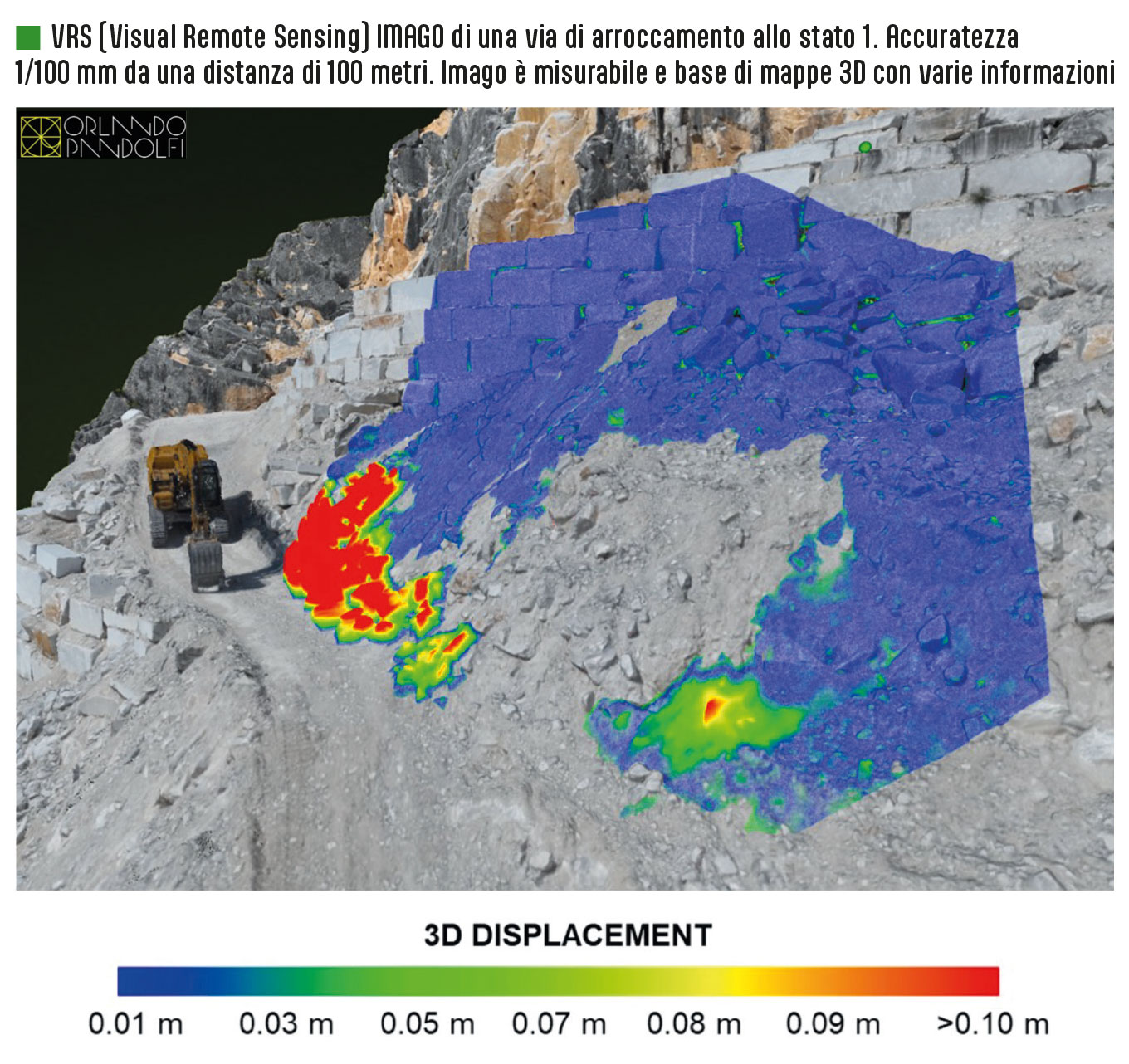

Viene svolto il monitoraggio visuale VRS vero e proprio, con l’analisi evolutiva e confronto temporale periodico a vari istanti temporali (t1 – t0). È possibile sovrapporre con coerenza e buona approssimazione due differenti stati di monitoraggio (t0, t1) eseguiti in periodi differenti, al fine di analizzare l’evoluzione delle caratteristiche geometriche della strada.
La comparazione è svolta in modo da conservare integralmente i dataset in archivio e distillare l’informazione in report di sintesi e mappe delle variazioni (mappe sapienti 4D), focalizzando l’analisi sui cambiamenti significativi rispetto al livello di accuratezza e all’obiettivo (escludendo rumore di misura o variazioni non pertinenti).
Il Tecnico Competente redige infine la Relazione di monitoraggio STRADE, che include: descrizione del metodo e dei tratti di strada, risultati delle misure e raccomandazioni operative. La relazione è resa disponibile al DL e al DRL, che ne valutano gli esiti e adottano gli opportuni provvedimenti (azioni correttive, mitigazioni).

L’ecosistema Dual Imago
L’ecosistema sviluppato da Orlando Pandolfi Studio (Luca Pia, Sabri Dundar e Carolina Meanti) sulla base del brevetto dual Imago di Orlando Pandolfi e Nicola Santoro, è un sistema integrato progettato per osservare, comprendere e governare l’evoluzione di spazi reali complessi. Non si tratta di una singola tecnologia o di una piattaforma software, ma di una struttura coerente composta da tre elementi inseparabili: il metodo dual IMAGO, la tecnologia di Visual Remote Sensing (VRS) attraverso l’Observer, e una piattaforma visuale 4D. Questa integrazione rappresenta il vero elemento distintivo del sistema basato sulla GNO (Geomatica non ortodossa di N. Santoro).
Il primo elemento è il metodo dual IMAGO, che costituisce il livello più alto del sistema. Orlando Pandolfi Studio, attraverso questo metodo, definisce come osservare la realtà, quali fenomeni considerare e come integrarli nel tempo. Il metodo consente di trasformare dati complessi in mappe di conoscenza (Knowledge Maps), rendendo leggibili fenomeni che normalmente restano frammentati. È il metodo che dà significato ai dati e li orienta verso la decisione.
Il secondo elemento è la tecnologia, rappresentata dall’Observer, che realizza il Visual Remote Sensing. Si tratta di un sistema avanzato di acquisizione visiva che permette di misurare a distanza lo spazio reale con un livello di accuratezza estremamente elevato, fino alla scala sub-millimetrica. L’Observer consente di trasformare la realtà fisica in dati misurabili, anche in condizioni difficili e su vaste aree, rappresentando il “senso” del sistema.
Il terzo elemento è la piattaforma visuale, che costituisce il livello cognitivo e operativo. Qui i dati acquisiti e interpretati vengono integrati in un ambiente 4D (spazio + tempo), dove possono essere visualizzati, analizzati e condivisi. La piattaforma non è solo uno strumento di rappresentazione, ma un vero spazio di lavoro in cui fenomeni, processi e informazioni convergono per supportare decisioni tecniche e strategiche.
Il funzionamento dell’ecosistema è sequenziale ma integrato: l’Observer acquisisce i dati dal reale, il metodo dual IMAGO li struttura e li interpreta, e la piattaforma li rende visibili e utilizzabili. In questo modo, Orlando Pandolfi Studio non si limita a misurare la realtà, ma la rende comprensibile e governabile nel tempo. L’ecosistema consente di trasformare la visione a distanza in conoscenza misurabile e orientata alla decisione. Il suo valore non risiede nei singoli componenti, ma nella loro integrazione, che permette di ridurre l’incertezza e di supportare il governo strategico di sistemi complessi in evoluzione.
